限位開關 T4VH336
| 訂貨須知 | |
| 產品型號 | T4VH 336-02Z - 訂貨后綴 |
| 產品代碼 | 101160103 |
| EAN 編號 | 4030661188867 |
| eCl@ss | 27-27-26-01 |
| 認證 | |
| 認證 |
 USA/CAN CCC |
| 分級 | |
| 標準 | EN ISO 13849-1 |
| B10d常閉觸點（NC） | 20.000.000 |
| 目標時間 | 20 年 |
| 注意 |
 |
| 通用屬性 | |
| 產品名稱 | 336 Rollenschwenkhebel H |
| 標準 | EN 60947-5-1, BG-GS-ET-15 |
符合指令 (Y/N)  |
有 |
| 滿足安全功能（是/不) | 有 |
| 操動件型號 | A 到 EN 50041 |
| 原料 | |
| - 外殼的原材料 | 塑料, 玻璃纖維增強熱塑塑料, 自熄滅 |
| - 桿的材質 | 金屬薄膜 |
| - 滾輪材質 | 塑料 |
| - 觸點材料 | 銀 |
| 外殼噴涂 | 無 |
| 外殼結構類型 | 標準施工設計 |
| 重量 | 160 g |
| 機械參數 | |
| 電路連接說明 | 螺絲連接 |
| 電纜截面 | |
| - 最小電纜截面 | 0,75 mm² |
| - 最大電纜截面 | 2.5 mm² |
| 機械壽命 | 30.000.000 操作次數 |
| 開關頻率 | max. 5000 /h |
| 注意 | 所有的電纜截面表示包括了導線和線耳 |
| 操作元件構造 | 滾輪搖臂 |
| 操動扭矩 | min. 31 Ncm |
| 回彈時間 | < 2 ms |
| 切換時間 | 依照操動速度 |
| 和開關軸成#02#角時的操動速度 | |
| - 最小操動速度 | |
| - 最大操動速度 | 2.5 m/s |
| 周?chē)鷹l件 | |
| 周?chē)鷾囟?/td> | |
| - 最低環境溫度 | −30 °C |
| - 最高環境溫度 | +80 °C |
| 防護等級 | IP67 |
| 電氣參數 | |
| 轉換元件說明 | 打開(NC) |
| 轉換原理 | 爬行電路元件 |
- 肯定斷開常閉觸點  |
|
| 輔助觸點數量 | 0 件 |
| 安全接觸點的數量 | 2 件 |
| 額定沖擊耐壓 Uimp | 6 kV |
| 額定絕緣電壓 Ui | 500 V |
| 熱測試電流 Ithe | 10 A |
| 應用類別 |
AC-15: 230 V / 4 A, DC-13: 24 V / 4 A |
| 必需有額定短路電流保護 | 1000 A |
| 最大保險容量 | 6 A D型玻璃保險 |
| 尺寸 | |
| 傳感器尺寸 | |
| - 傳感器寬度 | 40.5 mm |
| - 傳感器高度 | 129.5 mm |
| - 傳感器長度 | 60.5 mm |
| 圖表 | |
 注意 圖  肯定斷開NC觸點 動作 未動作 常開觸點 常閉觸點 |
|

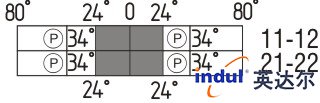

| 開關行程圖 | |
 注意 開關行程圖  觸點閉合 觸點打開 設置范圍 斷點 肯定打開順序/角度VS NO 觸點調節范圍 VÖ NC觸點可調節范圍 N 行程后 |
|
| 訂貨后綴 | |
|
實際訂貨后綴加在安全開關部件后面。 訂貨舉例: T4VH 336-02Z-NPT |
|
| ...-NPT | 電纜進口 NPT 1/2“ |
|
|
|
| ...-1637 | 0,3 µm 鍍金觸點 |
|
|
|
...-ST  |
M12聯結器A編碼 額定沖擊耐壓 Uimp: 0,8 kV 額定絕緣電壓 Ui: 50 V 工作電流 Ie: AC-15: 50 V / 4 A 警告！根據EN 60204-1要求，帶插座的型號只能用在PELV電路中。 |
|
|
|
...-2310  |
M12聯結器B編碼 額定沖擊耐壓 Uimp: 0,8 kV 額定絕緣電壓 Ui: 50 V 工作電流 Ie: AC-15 50 V / 4 A 警告！根據EN 60204-1要求，帶插座的型號只能用在PELV電路中。 |
